MÁQUINAS
Veja abaixo a lista de máquinas da CONFITEX.

Máquinas para envolvimento ou unitização de cargas paletizadas com filme stretch

A linha EPFS foi concebida incorporando a mais moderna tecnologia disponível a fim de oferecer equipamentos confiáveis e eficientes. Dotados de vários recursos de série e complementados por alguns recursos opcionais, estes equipamentos estão aptos a atender a maioria das aplicações onde seja necessária uma unitização rápida e econômica de cargas paletizadas num regime que pode variar entre 10 e 15 paletes por hora.

Cada equipamento da linha EPFS é produzido individualmente, sempre respeitando as características das cargas a serem unitizadas. Considerando essas diferenças de carga, alguns componentes das máquinas podem variar ou ser adicionados a fim de se obter o máximo de eficácia no processo.

 EPFS 1000

Itens:
Comandada via controlador lógico programável (CLP)
Painel de comando digital alfa numérico com sistema de diagnóstico
Sensor ótico para detecção automática da carga
Voltas com o carro porta bobina posicionado na base e no topo da carga paletizada programados independentemente

Descrições:
1 Plataforma giratória
1.1 Diâmetro da plataforma giratória - 1500 mm
1.2 Altura da plataforma em relação ao solo - 85 mm
1.3 Dimensão máxima do palete inscrito à plataforma - 1000 x 1200 (mm X mm)
1.4 Peso máximo da carga paletizada - 1200 kfg
1.5 Rotação da plataforma giratória - 12 (1/min. - rpm)
2 Coluna do carro porta bobina
2.1 Altura máxima da carga paletizada - 2200/2800 mm
2.2 Velocidade de subida e descida - 3m/min
3 Filme
3.1 Diâmetro máximo da bobina - 250 mm
3.2 Diâmetro interno da bobina - 75/3 mm/"
3.3 Largura da bobina - 500mm
3.4 Espessura - 17-35 m
4 Instalação elétrica
4.1 Tensão de alimentação Trifásica - 220/380/440 Vac

Série 1000
EPFS 1 X X X
  0 = carro estiro 1 0 = coluna 2200   0 = 3 x 220v
  1 = carro estiro 2 0 = coluna 2800   1 = 3 x 380v
        2 = 3 x 420v

 EPFS 2000

Itens:
Comandada via controlador lógico programável (CLP)
Painel de comando digital alfa numérico com sistema de diagnóstico
Sensor ótico para detecção automática da carga
Voltas com o carro porta-bobina posicionado na base e no topo da carga paletizada programadas independentemente
Rotação da plataforma variável
Partida e parada da plataforma progressivas
Voltas com o carro porta-bobina posicionado na base e no topo da carga paletizada programadas independentemente
Chave fim-de-curso de segurança na parte inferior do carro porta-bobina a fim de evitar acidentes com o operador

Descrições:
1 Plataforma giratória
1.1 Diâmetro da plataforma giratória - 1500/1800 mm
1.2 Altura da plataforma em relação ao solo - 85 mm
1.3 Dimensão máxima do palete inscrito à plataforma - 1000 x 1200 (mm X mm)
1.4 Peso máximo da carga paletizada - 1700 kfg
1.5 Rotação da plataforma giratória - 9 a 15 (1/min. - rpm)
2.1 Altura máxima da carga paletizada - 2200/2800
2.2 Velocidade de subida e descida - 1,5 a 4,5
3.1 Diâmetro máximo da bobina - 250 mm
3.2 Diâmetro interno da bobina - 75/3 mm/"
3.3 Largura da bobina - 500mm
4 Tensão de alimentação Trifásica/Monofásica - 220/380/440 Vac

Série 2000
EPFS 2 X X X
    0 = carro estiro 1 0 = coluna 2200 + Ø 1500 0 = 3 x 220v
    1 = carro estiro 2 1 = coluna 2800 + Ø 1500 1 = 3 x 380v
    2 = carro estiro 3 2 = coluna 2200 + Ø 1500 + pressor 2 = 3 x 440v
      3 = coluna 2200 + Ø 1500 + pressor 4 = 1 x 220v
      3 = coluna 2800 + Ø 1500 + pressor 5 = 1 x 380v
      4 = coluna 2200 + Ø 1800
      5 = coluna 2800 + Ø 1800
      6 = coluna 2200 + Ø 1800 + pressor
      7 = coluna 2800 + Ø 1800 + pressor

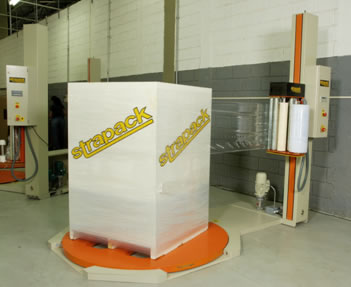

 EPFS 3000

Itens:
Pode ser carregada e descarregada por meio de paleteira com o mínimo de esforço físico do operador, pois não há elevação da carga
Equipada de série com carro de pré-estiro motorizado
Comandada via controlador lógico programável (CLP)
Painel de comando digital alfanumérico com sistema de diagnóstico
Possui seis programas pré-definidos
Sensor ótico para detecção automática da carga com supressão de fundo apropriado para a detecção de cargas escuras
Rotação da plataforma variável
Sistema de parada indexada
Partida e parada da plataforma progressivas
Posição de carregamento e descarregamento do palete programável
Voltas com o carro porta-bobina posicionado na base e no topo da carga paletizada programadas independentemente

Descrições:
1 Plataforma giratória
1.1 Diâmetro da plataforma giratória - 1650 mm
1.2 Altura da plataforma em relação ao solo - 85 mm
1.3 Dimensão máxima do palete inscrito à plataforma - 1200 x 1200 (mm X mm)
1.4 Peso máximo da carga paletizada - 1000 kfg
2 Coluna do carro porta bobina
2.1 Altura máxima da carga paletizada - 2200/2800 mm
3 Filme
3.1 Diâmetro máximo da bobina - 250 mm
3.2 Diâmetro interno da bobina - 75/3 mm/"
3.3 Largura da bobina - 500mm
4 Instalação elétrica
4.1 Tensão de alimentação Trifásica - 220/380/440 Vac

Série 3000
EPFS 3 X X X
    2 = carro estiro 3 0 = coluna 2200 0 = 3 x 220v
      1 = coluna 2800 1 = 3 x 380v
      2 = coluna 2200 + pressor 2 = 3 x 440v

 EPFS 5000





Máquina para Filme Stretch

Robot Strapack

Especificações técnicas:
Carregador de bateria 220vac 50hz/60hz
Capacidade de carga da bateria 100AH 12Vdc 2 peças
Tempo de recarregar da bateria é de 8 -10h
Tamanho do palete mínimo 600 x 600mm
Peso mínimo do palete 100kg
Velocidade máxima de rotação 42m/min
Bobina de filme 500mm de comprimento máximo
Peso total da máquina 320kg
Altura máxima palete 2100mm
